YBX4防爆电机又称YBX4隔爆型三相异步电动机，是YBX3防爆电机的通过技术研发开发出的新一代产品，该电机具有高效、节能、温升裕度大、寿命长、性能好、噪音低、防爆结构先进，起动性能优良、外形美观、可靠性高、运行时不产生电火花、使用维护方便等优点。YBX4防爆电机效率指标符合GB18613-2020《中小型三相异步电动机能效限定值及能效等级》电动机能效2级指标，并与IEC60034-30的IE4连结同等。此系列电机具有体积小、重量轻、低噪音、高效节能、结构简单、性能稳定、可靠性好等优点，尤其在高效节能方面更是尤为突出。其功率品级和安置尺寸切合IEC尺度并与YB2、YB3、YBX3系列电动机雷同，有利于出口设置装备部署配套利用和原有设置装备部署的更新替换。本系列电动机还可制成湿热带型YBX4-TH、干热带型YBX4-TA、户外型YBX4-W和户外防中等腐化型YBX4-WF1、户外防强腐化型YBX4-WF2以及户外湿热范例YBX4-THW、户外干热带型YBX4-TAW、热带型YBX4-T、户外热带型YBX4-TW、户内防中等腐蚀型YBX4-F1、户内防强腐蚀型YBX4-F2。

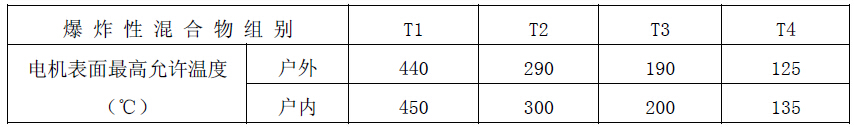

Ex d ⅡC T4 Gb适用于工厂用IIC类，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。 在YBX4基本系列电动机基础上，也可制成YBX4-W户外型、YBX4-TH湿热带型、YBX4-THW户外湿热带型、YBX4-TA干热带型、YBX4-TAW户外干热带型、YBX4-T热带型、YBX4-TW户外热带型及YBX4-WF1户外中等防腐蚀型等气候环境条件。 3. 执行标准 YBX4系列高效率隔爆型三相异步电动机主要执行标准如下： GB 755-2008 旋转电机 定额和性能 GB/T 1032-2012 三相异步电动机试验方法 GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求 GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳"d"保护的设备 GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP代码)分级 GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值 GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法 GB/T 18613-2012 中小型三相异步电动机能效限定值及能效等级
YBX4防爆电机用途和特点
YBX4防爆电机用作煤矿井下（非采掘工作面）固定式设备或工厂IIB级，温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所内的机械设备的驱动电机，主要用于煤矿、石油天然、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机、输送机和其他传动机械。
YBX4防爆电机具有节能，温升裕度大，寿命长，性能好，振动小，防爆结构先进，起动性能优良，外形美观，可靠性高的优点，运行时不产生电火花。电机的主接线盒位于顶部，还可根据用户要选择测温、轴承测温和加热器。
YBX4防爆电机型号解析
YBX4电动机防爆标志代表的意义:ExdⅡBT4Gb
Ex:标志(防爆)
d:电气设备防爆型式(隔爆型)
ⅡB:电气设备类别级别(Ⅱ类B级)
T4:温度组别(T4)
Gb:设备保护级别(Gb)
YBX4电动机型号代表意义:YBX4-355M1-4W
Y:异步电动机
B:隔爆型
X:高效率
4:设计序号，4代表三次设计
355:机座的中心高(355mm)
M:机座长度(M表示中机座)
1:1号铁心长
4:极数(4极)
W:特殊环境代号(户外型)

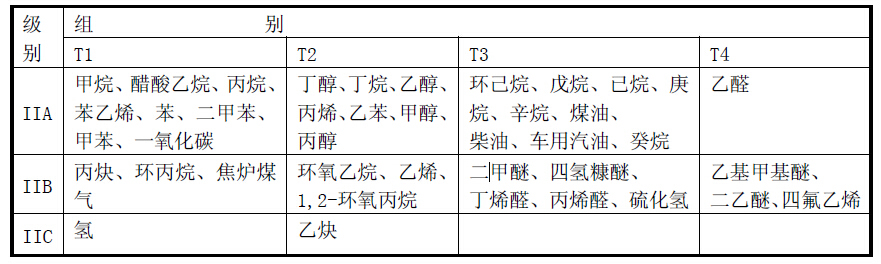

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境，III 类再分类：IIIA 类：可燃性飞絮 ； IIIB类：非导电性粉尘；IIIC 类：导电性粉尘；
YBX4防爆电机使用条件
YBX4使用电气条件额定电压：380、660、380/660、400、690、400/690V。(也可按特殊电压制造)
额定频率：50Hz 或者60Hz。
定额：连续工作制S1。
YBX4使用环境条件
海拔不超过1000m，环境空气温度随季节而变化，为-15℃～40℃的户内环境。
YBX4 为基本型，适用于户内环境。
YBX4-W 适用于户外型环境。
YBX4-TH 适用于户内湿热带型环境。
YBX4-THW 适用于户外湿热带型环境。
YBX4-TA 适用于户内干热带型环境。
YBX4-TAW 适用于户外干热带型环境。
YBX4-T 适用于户内热带型环境。
YBX4-TW 适用于户外热带型环境。
YBX4-WF1 适用于户外中等腐蚀的环境。
YBX4防爆电机结构及安装和外形尺寸

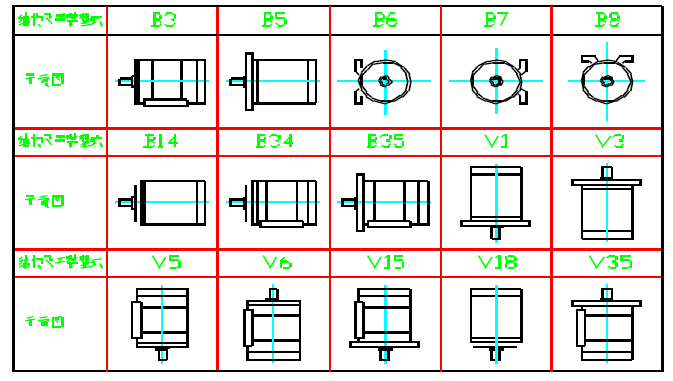

YBX4防爆电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式：B3—机座带底脚、端盖无凸缘；B5—机座不带底脚、端盖有凸缘；B35—机座带底脚、端盖有凸缘；B14—机座不带底脚、端盖有小凸缘；B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上，可派生15 种常用结构及安装型式见下表:
| 机座号 | 结构及安装型式代号（IM） |
| 80～112 | B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35 |
| 132～160 | B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35 |
| 180～280 | B3、B5、B35、V1 |
| 315～355 | B3、B35、V1 |
| 400～450 | B3、B35、V1 |
YBX4防爆电机参数表
| YBX4系列防爆电机详情参数表 | |||||||||||
| 电压：380V | 频率：50Hz | ||||||||||
| 电机型号 | 额定功率 (kW) | 额定电流 （A） | 额定转速 （r/min） | 效率% (η%) | 功率因数 (cosφ) | 额定转矩 N.m | 堵转转矩 额定转矩 Tst TN | 堵转电流 额定电流 Ist TN | 最大转矩 额定转矩 Tmax TN | 噪声 db(A) | 重量 （kg） |
| 同步转速3000r/min | |||||||||||
| YBX4-80M1-2 | 0.75 | 1.7 | 2875 | 80.7 | 0.83 | 2.5 | 2.3 | 6.8 | 2.3 | 67 | 32 |
| YBX4-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.7 | 2.3 | 7.3 | 2.3 | 67 | 33 |
| YBX4-90S-2 | 1.5 | 3.2 | 2890 | 84.2 | 0.84 | 5.0 | 2.3 | 7.6 | 2.3 | 72 | 39 |
| YBX4-90L-2 | 2.2 | 4.6 | 2890 | 85.9 | 0.85 | 7.3 | 2.3 | 7.8 | 2.3 | 72 | 46 |
| YBX4-100L-2 | 3 | 6.0 | 2891 | 87.1 | 0.87 | 9.9 | 2.3 | 8.1 | 2.3 | 76 | 57 |
| YBX4-112M-2 | 4 | 7.8 | 2914 | 88.1 | 0.88 | 13.1 | 2.3 | 8.3 | 2.3 | 77 | 68 |
| YBX4-132S1-2 | 5.5 | 10.6 | 2937 | 89.2 | 0.88 | 17.9 | 2.2 | 8.0 | 2.3 | 80 | 87 |
| YBX4-132S2-2 | 7.5 | 14.2 | 2940 | 90.1 | 0.89 | 24.4 | 2.2 | 7.8 | 2.3 | 80 | 93 |
| YBX4-160M1-2 | 11 | 20.6 | 2930 | 91.2 | 0.89 | 35.9 | 2.2 | 7.9 | 2.3 | 86 | 136 |
| YBX4-160M2-2 | 15 | 27.9 | 2930 | 91.9 | 0.89 | 48.9 | 2.2 | 8.0 | 2.3 | 86 | 144 |
| YBX4-160L-2 | 18.5 | 34.4 | 2937 | 92.4 | 0.89 | 60.2 | 2.2 | 8.1 | 2.3 | 86 | 155 |
| YBX4-180M-2 | 22 | 40.5 | 2940 | 92.7 | 0.89 | 71.5 | 2.2 | 8.2 | 2.3 | 89 | 241 |
| YBX4-200L1-2 | 30 | 54.9 | 2950 | 93.3 | 0.89 | 97.1 | 2.2 | 7.5 | 2.3 | 92 | 275 |
| YBX4-200L2-2 | 37 | 67.4 | 2950 | 93.7 | 0.89 | 119.8 | 2.2 | 7.5 | 2.3 | 92 | 300 |
| YBX4-225M-2 | 45 | 81.7 | 2960 | 94.0 | 0.89 | 145.2 | 2.2 | 7.6 | 2.3 | 92 | 420 |
| YBX4-250M-2 | 55 | 99.6 | 2965 | 94.3 | 0.89 | 177.2 | 2.2 | 7.6 | 2.3 | 93 | 477 |
| YBX4-280S-2 | 75 | 135.2 | 2970 | 94.7 | 0.89 | 241.2 | 2.0 | 6.9 | 2.3 | 94 | 640 |
| YBX4-280M-2 | 90 | 161.7 | 2970 | 95.0 | 0.89 | 289.4 | 2.0 | 7.0 | 2.3 | 94 | 697 |
| YBX4-315S-2 | 110 | 195.1 | 2975 | 95.2 | 0.90 | 353.1 | 2.0 | 7.1 | 2.2 | 96 | 1060 |
| YBX4-315M-2 | 132 | 233.6 | 2975 | 95.4 | 0.90 | 423.7 | 2.0 | 7.1 | 2.2 | 96 | 1120 |
| YBX4-315L1-2 | 160 | 279.4 | 2975 | 95.6 | 0.91 | 513.6 | 2.0 | 7.1 | 2.2 | 99 | 1290 |
| YBX4-315L2-2 | 200 | 348.6 | 2975 | 95.8 | 0.91 | 642.0 | 2.0 | 7.1 | 2.2 | 99 | 1430 |
| YBX4-355M-2 | 250 | 435.7 | 2980 | 95.8 | 0.91 | 801.2 | 2.0 | 7.1 | 2.2 | 103 | 1749 |
| YBX4-355L-2 | 315 | 549.0 | 2980 | 95.8 | 0.91 | 1009.5 | 2.0 | 7.1 | 2.2 | 103 | 2060 |
| 同步转速1500r/min | |||||||||||
| YBX4-80M1-4 | 0.55 | 1.4 | 1400 | 80.7 | 0.75 | 3.8 | 2.3 | 6.3 | 2.3 | 58 | 31 |
| YBX4-80M2-4 | 0.75 | 1.8 | 1400 | 82.5 | 0.75 | 5.1 | 2.3 | 6.5 | 2.3 | 58 | 32 |
| YBX4-90S-4 | 1.1 | 2.6 | 1440 | 84.1 | 0.75 | 7.3 | 2.3 | 6.6 | 2.3 | 61 | 43 |
| YBX4-90L-4 | 1.5 | 3.6 | 1445 | 85.3 | 0.75 | 9.9 | 2.3 | 6.9 | 2.3 | 61 | 47 |
| YBX4-100L1-4 | 2.2 | 4.8 | 1440 | 86.7 | 0.81 | 14.6 | 2.3 | 7.5 | 2.3 | 64 | 56 |
| YBX4-100L2-4 | 3 | 6.3 | 1440 | 87.7 | 0.82 | 19.9 | 2.3 | 7.6 | 2.3 | 64 | 62 |
| YBX4-112M-4 | 4 | 8.4 | 1445 | 88.6 | 0.82 | 26.4 | 2.3 | 7.7 | 2.3 | 65 | 74 |
| YBX4-132S-4 | 5.5 | 11.4 | 1455 | 89.6 | 0.82 | 36.1 | 2.0 | 7.5 | 2.3 | 71 | 93 |
| YBX4-132M-4 | 7.5 | 15.2 | 1455 | 90.4 | 0.83 | 49.2 | 2.0 | 7.4 | 2.3 | 71 | 105 |
| YBX4-160M-4 | 11 | 21.5 | 1460 | 91.4 | 0.85 | 72.0 | 2.2 | 7.5 | 2.3 | 75 | 141 |
| YBX4-160L-4 | 15 | 28.8 | 1460 | 92.1 | 0.86 | 98.1 | 2.2 | 7.5 | 2.3 | 75 | 153 |
| YBX4-180M-4 | 18.5 | 35.3 | 1470 | 92.6 | 0.86 | 120.2 | 2.2 | 7.7 | 2.3 | 76 | 235 |
| YBX4-180L-4 | 22 | 41.8 | 1470 | 93.0 | 0.86 | 142.9 | 2.2 | 7.8 | 2.3 | 76 | 255 |
| YBX4-200L-4 | 30 | 56.6 | 1470 | 93.6 | 0.86 | 194.9 | 2.2 | 7.2 | 2.3 | 79 | 285 |
| YBX4-225S-4 | 37 | 69.6 | 1480 | 93.9 | 0.86 | 238.8 | 2.2 | 7.3 | 2.3 | 81 | 360 |
| YBX4-225M-4 | 45 | 84.4 | 1480 | 94.2 | 0.86 | 290.4 | 2.2 | 7.4 | 2.3 | 81 | 390 |
| YBX4-250M-4 | 55 | 102.7 | 1480 | 94.6 | 0.86 | 354.9 | 2.2 | 7.4 | 2.3 | 83 | 490 |
| YBX4-280S-4 | 75 | 136.3 | 1480 | 95.0 | 0.88 | 484.0 | 2.2 | 6.7 | 2.3 | 86 | 718 |
| YBX4-280M-4 | 90 | 163.2 | 1480 | 95.2 | 0.88 | 580.7 | 2.2 | 6.9 | 2.3 | 86 | 816 |
| YBX4-315S-4 | 110 | 199.1 | 1485 | 95.4 | 0.88 | 707.4 | 2.2 | 6.9 | 2.2 | 93 | 1050 |
| YBX4-315M-4 | 132 | 238.4 | 1485 | 95.6 | 0.88 | 848.9 | 2.2 | 6.9 | 2.2 | 93 | 1210 |
| YBX4-315L1-4 | 160 | 285.1 | 1485 | 95.8 | 0.89 | 1029.0 | 2.2 | 6.9 | 2.2 | 97 | 1290 |
| YBX4-315L2-4 | 200 | 355.7 | 1485 | 96.0 | 0.89 | 1286.2 | 2.2 | 6.9 | 2.2 | 97 | 1400 |
| YBX4-355M-4 | 250 | 439.6 | 1490 | 96.0 | 0.90 | 1602.3 | 2.2 | 6.9 | 2.2 | 101 | 1805 |
| YBX4-355L-4 | 315 | 553.9 | 1490 | 96.0 | 0.90 | 2019.0 | 2.2 | 6.9 | 2.2 | 101 | 2130 |
| 同步转速1000r/min | |||||||||||
| YBX4-90S-6 | 0.75 | 2.0 | 934 | 78.9 | 0.72 | 7.7 | 2.1 | 5.8 | 2.0 | 57 | 42 |
| YBX4-90L-6 | 1.1 | 2.8 | 945 | 81.0 | 0.73 | 11.1 | 2.1 | 5.9 | 2.0 | 57 | 44 |
| YBX4-100L-6 | 1.5 | 3.7 | 945 | 82.5 | 0.74 | 15.2 | 2.1 | 6.0 | 2.0 | 61 | 49 |
| YBX4-112M-6 | 2.2 | 5.4 | 960 | 84.3 | 0.74 | 21.9 | 2.1 | 6.0 | 2.0 | 65 | 69 |
| YBX4-132S-6 | 3 | 7.2 | 964 | 85.6 | 0.74 | 29.7 | 2.0 | 6.2 | 2.0 | 69 | 83 |
| YBX4-132M1-6 | 4 | 9.5 | 965 | 86.8 | 0.74 | 39.6 | 2.0 | 6.8 | 2.0 | 69 | 91 |
| YBX4-132M2-6 | 5.5 | 12.7 | 965 | 88.0 | 0.75 | 54.4 | 2.0 | 7.1 | 2.0 | 69 | 99 |
| YBX4-160M-6 | 7.5 | 16.4 | 970 | 89.1 | 0.78 | 73.8 | 2.1 | 6.7 | 2.0 | 73 | 133 |
| YBX4-160L-6 | 11 | 23.4 | 970 | 90.3 | 0.79 | 108.3 | 2.1 | 6.9 | 2.0 | 73 | 154 |
| YBX4-180L-6 | 15 | 30.9 | 975 | 91.2 | 0.81 | 146.9 | 2.0 | 7.2 | 2.0 | 73 | 239 |
| YBX4-200L1-6 | 18.5 | 37.8 | 980 | 91.7 | 0.81 | 180.3 | 2.1 | 7.2 | 2.0 | 76 | 240 |
| YBX4-200L2-6 | 22 | 44.2 | 980 | 92.2 | 0.82 | 214.4 | 2.1 | 7.3 | 2.0 | 76 | 280 |
| YBX4-225M-6 | 30 | 60.7 | 980 | 92.9 | 0.81 | 292.3 | 2.0 | 7.1 | 2.0 | 76 | 360 |
| YBX4-250M-6 | 37 | 71.7 | 980 | 93.3 | 0.84 | 360.6 | 2.1 | 7.1 | 2.0 | 78 | 470 |
| YBX4-280S-6 | 45 | 84.8 | 980 | 93.7 | 0.86 | 438.5 | 2.1 | 7.2 | 2.0 | 80 | 655 |
| YBX4-280M-6 | 55 | 103.3 | 980 | 94.1 | 0.86 | 536.0 | 2.1 | 7.2 | 2.0 | 80 | 725 |
| YBX4-315S-6 | 75 | 141.7 | 985 | 94.6 | 0.85 | 727.2 | 2.0 | 6.7 | 2.0 | 85 | 930 |
| YBX4-315M-6 | 90 | 171.5 | 985 | 94.9 | 0.84 | 872.6 | 2.0 | 6.7 | 2.0 | 85 | 1060 |
| YBX4-315L1-6 | 110 | 206.8 | 985 | 95.1 | 0.85 | 1066.5 | 2.0 | 6.7 | 2.0 | 85 | 1130 |
| YBX4-315L2-6 | 132 | 244.5 | 985 | 95.4 | 0.86 | 1279.8 | 2.0 | 6.7 | 2.0 | 85 | 1215 |
| YBX4-355S-6 | 160 | 292.3 | 990 | 95.6 | 0.87 | 1543.4 | 2.0 | 6.7 | 2.0 | 92 | 1940 |
| YBX4-355M2-6 | 200 | 364.6 | 990 | 95.8 | 0.87 | 1929.3 | 2.0 | 6.7 | 2.0 | 92 | 2070 |
| YBX4-355L-6 | 250 | 455.7 | 990 | 95.8 | 0.87 | 2411.6 | 2.0 | 6.7 | 2.0 | 92 | 2340 |
注：铭牌信息、防爆证件等可以联系我们获取
YBX4防爆电机常见问题
YBX4防爆电机检修时需要注意哪些事项
1.不得随意拆卸；拆卸检修时，不能用零件的防爆面作撬棒的支点，更不允许敲打或撞击防爆面。
2.在电机的浸漆和组装时，应将防爆面附着的绝缘漆或脏物清洗干净，不得用铁片等硬物刮划，但可以用油石研磨不平整的地方。
3.若防爆面损伤，必须用铅锡焊料HISnPb58-2，焊剂为30%浓度的盐酸(对钢制零件)或含锡58~60%的锡锌焊料，焊剂为氯化铵30%，氯化锌70%，加水100~150%混合溶液(对铸铁件)进行焊补，焊料与零件的结合要牢固，凸起部分要磨平，达到规定的光洁度。
4.为防止防爆面生锈，应在防爆面上涂抹机油或204-1置换型防锈油。
5.拆卸电机时，应先取下风罩、风扇，再用套管板手拆卸端盖和轴承盖的螺栓，然后，用圆木或铜棒沿轴向撞击轴伸，使端盖和机座分开，最后取下转子。拆除零件，防爆面应朝上搁置，并用橡皮或布衬垫盖上，紧固螺栓，弹簧垫等注意不要丢失。
YBX4防爆电机常见故障以及原因
故障现象：电动机温度过高，但电流没有超过额定值。
原因：1.环境温度过高。2.电动机通风道堵塞。3.电动机油泥、灰尘太多影响散热。
故障现象：电动机不能起动，而且没有任何声音。
原因：1.保险丝熔断。2.起动器掉闸。3.电源没有电。
故障现象：电动机在运行中有爆炸声。
原因：1.线圈暂时接地。2.线圈暂时短路。
故障现象：电动机起动后转速较低
原因：1.电源电压过低。2.电动机过负荷。3.定子线圈短路。4.转子的短路环、笼条断裂或开焊。5.将三角形接线的电动机接成星形。
故障现象：电动机不能起动，有嗡嗡的响声
原因：1.轴承损坏。2.定子与转子之间的空气间隙不正常，使定子与转子相碰。3.被带动机械卡住。4.电源线一相断线，或保险丝有一相熔断，或电动机有一相绕组断线。
故障现象：电动机起动时保险丝熔断
原因：1.定子线圈一相反接。2.轴承损坏。3.起动时误操作。4.定子线圈短路或接地。5.传动皮带太紧。6.被带动机械卡住。
